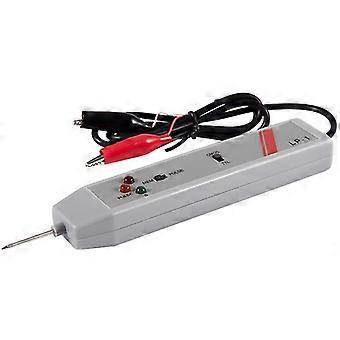

Práctico, rápido y fácilPara DTL, TTL y CMOCondicación de respuesta de alta frecuenciaFunción de memoria de pulsosCómo usar:1. Conecte ROJO al terminal + y NEGRO al terminal - de la fuente del circuito bajo prueba. La tensión de alimentación no debe superar los 18 V CC2. Para TTL y DTL, coloque el interruptor de selección superior en el lado marcado TILFor CMOS, coloque el interruptor de selección superior en el lado marcado CMOS, coloque el pin de la sonda en el punto que se va a probar. Los LEDs indicarán sus estados lógicos:A. TODOS LOS LEDs apagados -Alta impedanciaB. LED ROJO ENCENDIDO - Estado alto (1)C. LED verde encendido - estado bajo (0)D. LED naranja encendido - Pulso3. Para destechar y almacenar la transición de pulso o nivel, coloque primero el interruptor de selección inferior en el lado marcado PULSE. Póngase en contacto con el pasador de la sonda con el punto que se va a probar. Los LED indicarán el estado básico. Luego coloque el interruptor de selección inferior en el lado marcado, el LED naranja se encenderá cuando se detecte cualquier pulso o transición de nivel. La dirección del pulso, en comparación con el básico original, estado, cabe determinado. Después de su uso, reinicie la sonda lógica colocando el interruptor de selección inferior nuevamente en el lado marcado PULSE Color: blancoMaterial: plásticoTamaño: 14 x 3 cmContenido del paquete: 1 x Sonda lógicaSolo el contenido del paquete anterior, otros productos no están incluidos. Nota: La luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es de +/- 1-3 cm.
