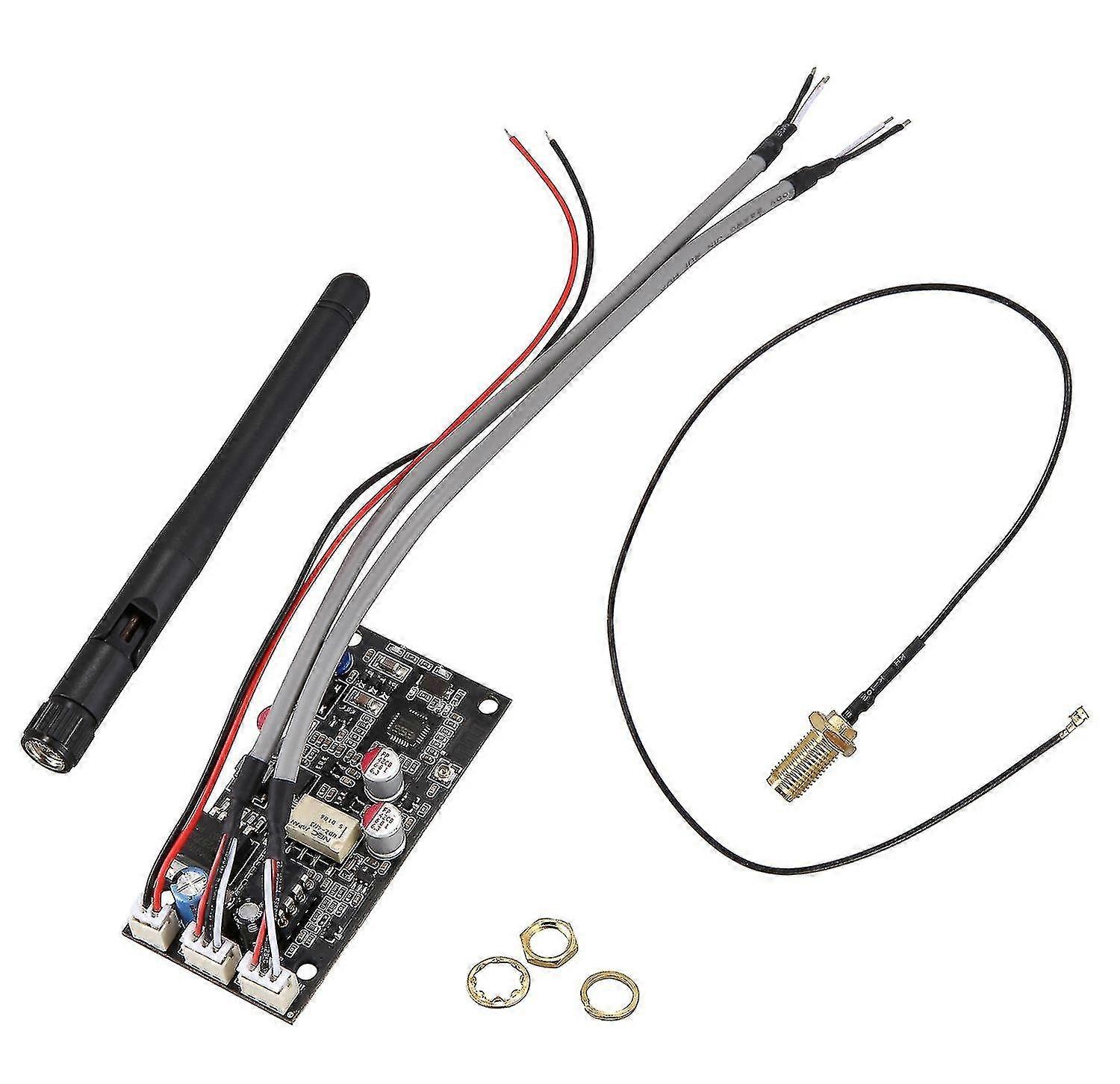

1. La placa receptora de audio Bluetooth adopta para la solución de chip CSR8675 Recepción de señal de audio digital Bluetooth, transmisión de señal digital I2S a decodificación de chip ES9018, salida de señal de audio analógica a través de salida de amplificación de filtro de amplificador operacional dual.2. Admite entrada de audio analógica AUX de recepción inalámbrica Bluetooth para conmutar la salida. La conmutación sin pérdidas con relés no tendrá ningún efecto en la calidad del sonido.3. El módulo utiliza de forma predeterminada el modo de línea AUX, el modo de conmutación es la conmutación automática y se prefiere Bluetooth.4.El módulo es una versión de alto nivel que admite el protocolo LDAC y admite una frecuencia de muestreo de 24 bits/96 kzz, que supera la frecuencia de muestreo de 24 bits/48 knz del -HD.5. Una fuente de alimentación de fuente única de CC, amplio rango de voltaje DC 5V-32V, regulador de voltaje de múltiples etapas de diseño de producto, módulo Bluetooth, chip DAC, chip de amplificador operacional son alimentados por un chip de administración de energía, el amplificador operacional utiliza una fuente de alimentación dual (positiva y negativa) de 13V, diseño de nivel. Descripción del producto:1. Entrada de alimentación de CC, rojo (+12V) es positivo y negro (GND) es negativo. Soporte DC5V-32V, nota: No se puede usar alimentación de CA.2. Entrada de audio analógico AUX, la línea blanca (INL) es el canal izquierdo, el negro (GND) es la tierra de audio y el rojo (INR) es el canal derecho. Nota: El cable de tierra de audio no se puede conectar incorrectamente.3. Salida de audio, la línea blanca (L-OUT) es el canal izquierdo, el negro (GND) es la tierra de audio y el rojo (R-OUT) es el canal derecho. Nota: El cable de tierra de audio no se puede conectar incorrectamente.4. La antena externa Bluetooth está abrochada, y la antena con la hebilla se sujeta directamente, y el 2. Se puede utilizar antena 4G. El módulo debe instalarse en la caja Gold M y se debe agregar una antena externa. Color: negroMaterial: ABSSize: 3.3 * 6.7 * 1cmContenido del paquete: 1 * tablero de decodificación1 * antenaSolo el contenido del paquete anterior, otros productos no están incluidos. Nota: La luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es de +/- 1-3cm.
