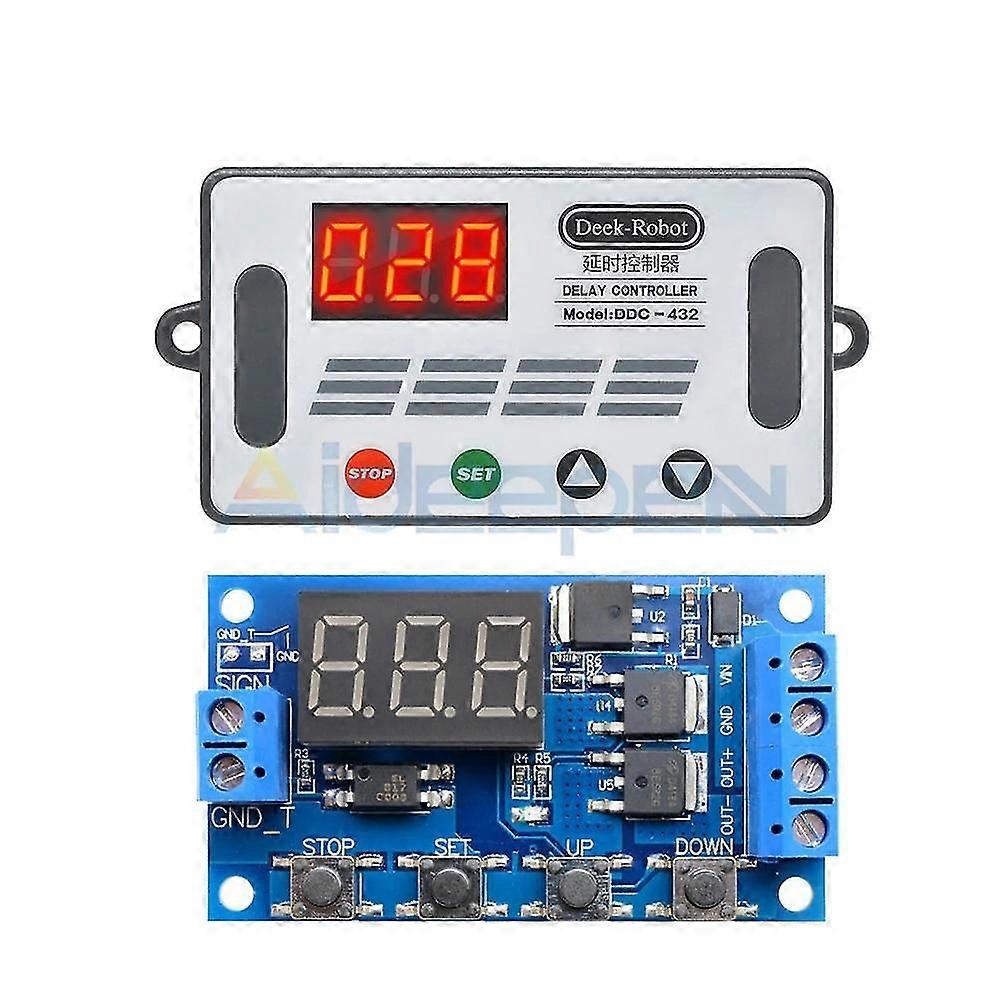

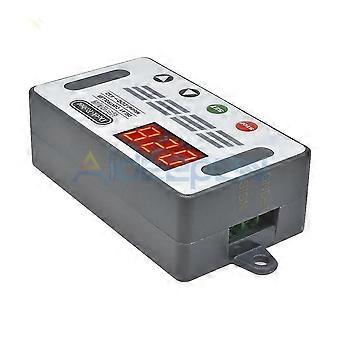

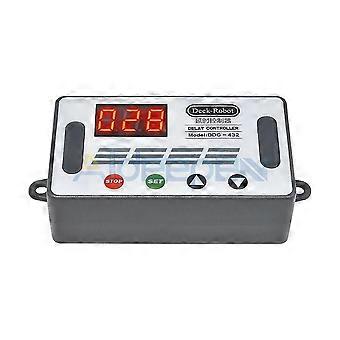

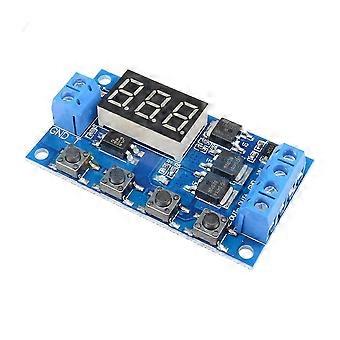

Descripción: Salida activa paralela MOS dual, menor resistencia interna, corriente más grande, interfaz de potencia fuerte, clara y simple, potente, función de parada de emergencia de un botón (botón STOP), con protección de conexión inversa, conexión inversa no se quema, apague la memoria. Aumento del modo de suspensión, después de habilitar, sin operación dentro de los 5 minutos, apague automáticamente la pantalla, active cualquier botón Puede establecer diferentes parámetros OP, CL, LOP, estos parámetros son independientes entre sí, guardar los parámetros de configuración automáticamente apagar guardar y otras funciones, casi satisfacer todas las necesidades Característica: Voltaje de funcionamiento: DC5V-DC30V (amplia protección anticonexión de voltaje)Fuente de señal de disparo: disparador de alto nivel DC 3.0V24V señal de tierra y tierra del sistema para mejorar la capacidad antiinterferente del sistema también puede cortocircuitar la tierra Capacidad de salida: DC DC 5V - 36V, corriente continua 15A a temperatura normal, potencia 400W Bajo la condición de disipación de calor auxiliar, la corriente máxima puede alcanzar 30A Tamaño del producto: 64mm * 35mm * 19.3mmOrificio de montaje: diámetro 3mmTemperatura de trabajo: -40 C ~ 85 C Modo de funcionamiento: modo P1: Después de que se activa la señal, el transistor MOS enciende el tiempo OP y luego se apaga; en el tiempo OP, la siguiente operaciónP1.1: La señal se activa de nuevo. P1.2: Los disparadores de señal se vuelven a temporizar de nuevoP1.3: Los disparadores de señal se reinician nuevamente, el tubo MOS se desconecta y la sincronización se detiene. P-2: Dar la señal de disparo, después de que el transistor MOS se desconecta del tiempo CL, el transistor MOS enciende el tiempo OP. Una vez completada la sincronización, el transistor MOS se desconecta. P3.1: Dé la señal de disparo, después de que el transistor MOS encienda el tiempo OP, el tubo MOS apague el tiempo CL, luego repita la acción anterior, la señal se da nuevamente en el bucle, el tubo MOS se desconecta, la sincronización se detiene; se puede establecer el número de ciclos (LOP). P3.2: No es necesario activar la señal después del encendido, el tubo MOS enciende el tiempo OP, el tubo MOS desconecta el tiempo CL, repite la acción anterior; El número de bucle (LOP) se puede configurarP-4: Función de retención de señal Si hay una señal de disparo, la sincronización se borra, el transistor MOS permanece encendido; cuando la señal desaparece, el transistor MOS se desconecta después de temporizar el OP; Durante el tiempo, hay una señal y el tiempo se borra. Modo de habilitación de relé: ON: El tubo MOS puede conducir durante el tiempo de conducción OPDESACTIVADO: El tubo MOS está desactivado, siempre apagadoPresione brevemente el botón STOP en la interfaz principal para cambiar entre ON y OFF. El estado actual parpadeará y luego volverá a la interfaz principal. Esta función es la función de parada de emergencia. Se utiliza un botón para abrir y cerrar el tubo MOS. Modo de suspensión (mantenga presionado el botón de parada para ver el modo actual)Modo de suspensión C-P: en cinco minutos, sin ninguna operación, el tubo digital apaga automáticamente la pantalla, el programa funciona normalmente. Modo normal O-d: el tubo digital siempre está en pantallaMantenga presionado el botón STOP durante 2 segundos y luego suéltelo para cambiar los estados C-P y O-d. El estado actual parpadeará y luego volverá a la interfaz principal. Rango de temporización: Cómo elegir el rango de temporizaciónDespués de establecer el valor del parámetro en la interfaz de selección de modo, presione el botón STOP para seleccionar el range.XXX de temporización. El punto decimal está en un solo lugar, el rango de tiempo: 1 segundo a 999 segundosXX.X punto decimal en diez, el rango de tiempo: 0.1 segundos a 99.9 segundosX.X.X. El punto decimal está completamente iluminado, el rango de tiempo es de 1 minuto a 999 minutos. Por ejemplo, si desea establecer el OP en 3,2 segundos, mueva el punto decimal a diez dígitos y el tubo digital mostrará 03.2.Descripción del parámetro: OP a tiempo, CL tiempo apagado, número de ciclo LOP 1-999 veces, "---" significa bucle infinitoEstos parámetros son independientes entre sí, pero cada modo comparte estos parámetros. Por ejemplo, cuando el OP a tiempo se establece en 5 segundos en P1.1, el usuario desea cambiar al modo P1.2, luego, al ingresar los parámetros correspondientes de configuración P1.2, el OP también Será de 5 segundosMostrando 000 en la interfaz principal y presionando el botón SET mostrará OPL, LOP y el tiempo correspondiente XXXIf solo OP en el modo, como el modo P1.1, P1.2, P1.3 tiempo, luego presione brevemente el botón SET solo mostrará OP y el tiempo correspondienteSi el modo tiene OP, CL, LOP como el modo P3.1, el botón P3.2 presione brevemente SET mostrará OP y el tiempo correspondiente, CL y el tiempo correspondiente, LOP y los tiempos correspondientesDespués de configurar el modo, es muy conveniente ver los parámetros establecidos en el modo actual presionando el botón SET en la interfaz principal. Cómo establecer parámetros: Primero determine el modo de trabajo del tubo MOSSegún el modo de trabajo del tubo MOS, en la interfaz principal (cuando el módulo está encendido, parpadeará el modo de trabajo actual (modo P1.1 predeterminado), luego ingrese a la interfaz principal "mantenga presionado el botón SET durante 2 segundos y luego suéltelo" para ingresar al modo. Seleccione la interfaz, presione el botón ARRIBA, ABAJO para seleccionar el modo para
